n° de catalogue : 755DLR-J0240

Description:  35KV DB ELBOW HOUSING

CUP: 75114213219

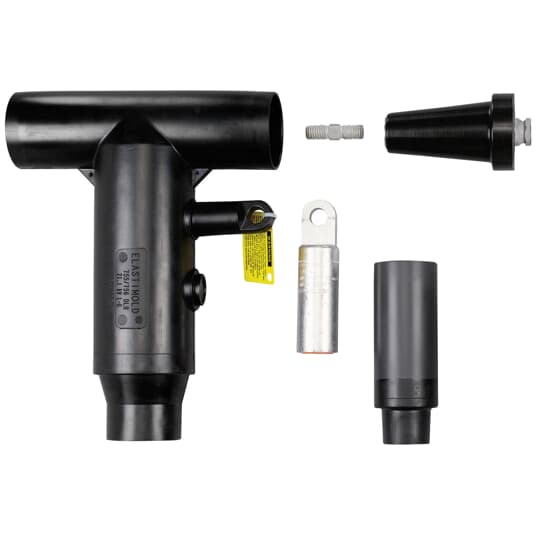

600 Amp, 35KV, Direct Test Elbow, with Insulated Plug, Cap, Stud, Lug and Cable Adapter, Cable Insulation Diameter 0.980 inch to 1.180 inch. Aluminum Compression Lug. Conductor Size AWG Compressed Stranded 1/0 or Compacted/Solid 2/0.
Afficher plus Afficher moins
Pour plus d’informations, visitez:  tnb.ca.abb.com/fr/

Descripteurs

Catégorie

Connecteurs électriques

Caractéristiques spéciales

Fully Shielded, Fully Submersible. Comes with Insulated Plug, Cap, Stud, Lug and Cable Adapter

Spécifications

Connexion

Compression

Calibre de conducteur

1/0 toronné/comprimé, 2/0 massif/compact

Matériau

Aluminum Lug, EPDM Rubber Body

Couleur

Noir

Tension nominale

35 kV

Ampères

600 ampères

Isolation

Oui

Cote de température

-40 à +65 C

Conditions environnementales

Toute température

Classifications

Marque de produit

Elastimold

Standard

ANSI/IEEE Standard 386.

Dimensions

Grosseur

T-Body 12.23 inch wide. 14.30 inch from bottom of T-Body to center of Bushing Interface entrance.
